شعاع بلند و کوتاه
زانو ها به دو گروه تقسیم می شوند که فاصله تغییر جهت آنها را مشخص می کند. خط مرکزی یک سر به طرف مقابل. این به عنوان فاصله مرکز تا صورت شناخته می شود و معادل شعاع است که زانو از طریق آن خم می شود.
فاصله مرکز به صورت برای زانویی با شعاع بلند، به اختصار LR همیشه 1.1/2 x اندازه لوله اسمی (NPS) (1.1/2D) است، در حالی که فاصله مرکز به صورت برای یک زانویی با شعاع کوتاه، به اختصار SR حتی به لوله اسمی است. اندازه.

در شکل زیر انواع زانو آورده شده است:

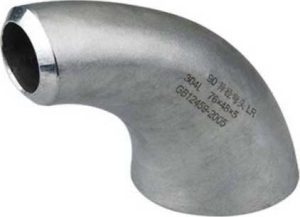

1. 90°-LR.. = 1.1/2 x 2 (NPS) x 25.4 A = 76.2 میلی متر

2. 180°-LR.. = 2 برابر زانویی LR 90 درجه A=152.4 میلی متر

3. 90°-SR.. = 2 (NPS) x 25.4 A = 50.8 میلی متر

4. 180°-SR.. = 2 برابر زانویی 90 درجه SR A=101.6 میلی متر

زانوی 45 درجه
عملکرد زانو 45 درجه مانند زانو 90 درجه است، اما اندازه گیری ابعاد با زانو 90 درجه متفاوت است.



شعاع زانویی 45 درجه با شعاع 90 درجه LR (1.1/2D) برابر است. با این حال، بعد مرکز به صورت برابر با شعاع زانویی 90 درجه LR نیست. این از هر وجه تا نقطه تلاقی خطوط مرکزی عمود بر یکدیگر، فواصل B روی تصویر اندازه گیری می شود. این به دلیل درجه خمیدگی کمتر است. زانویی با شعاع کوتاه 45 درجه در دسترس نیست.



استانداردها
پرکاربردترین نسخه شعاع بلند 90 درجه و زانویی 45 درجه است، در حالی که زانویی با شعاع کوتاه 90 درجه در صورت وجود فضای کم اعمال می شود. عملکرد زانویی 180 درجه تغییر جهت جریان در 180 درجه است. هر دو نوع LR و SR دارای ابعادی از مرکز به مرکز دو برابر زانوهای منطبق با 90 درجه هستند. این اتصالات معمولاً در کوره ها یا سایر واحدهای گرمایش یا سرمایش استفاده می شود.
ابعاد، تلورانس های ابعادی و تصاویر بیشتر را می توان در فیتینگ منوی اصلی یافت.

علاوه بر زانویی های تعریف شده، زانو کاهش دهنده نیز وجود دارد که زانویی با قطرهای مختلف در انتهای آن است. از آنجایی که این زانو برای بسیاری از تامین کنندگان یک کالای استاندارد نیست و در نتیجه احتمالاً قیمت بالایی با زمان تحویل طولانی دارد، استفاده از زانویی معمولی با کاهنده جداگانه در صورت امکان گزینه ای است.

زانویی های درجه دیگر را می توان از یک آرنج استاندارد ماشین کاری کرد. نوع شعاع طولانی‌تر، بعد مرکز به رو به عنوان مثال. سه برابر اندازه اسمی (3D)، یکنواخت موجود است.

ابعاد، تلورانس های ابعادی و غیره برای زانویی های شعاع بلند و کوتاه در ASME B16.9 تعریف شده است.



ضخامت دیواره آرنج
ضعیف ترین نقطه روی زانویی شعاع داخلی است. ASME B16.9 فقط ابعاد مرکز به صورت و برخی تلورانس های ابعاد مربعی را استاندارد می کند. ضخامت دیوار در محل خط جوش حتی استاندارد شده است، اما نه از طریق بقیه یک زانو. این استاندارد بیان می کند که حداقل تلورانس در محدوده 12.5 درصد حداقل ضخامت دیواره سفارش داده شده لوله خواهد بود. حداکثر تحمل فقط در انتهای اتصالات مشخص می شود.

بسیاری از ارائه دهندگان زانوها (و سه راهی ها) با یک برنامه ضخامت بیشتر ارائه می دهند تا ضخامت دیواره کافی پس از شکل گیری باقی بماند.
