مقدمه ای بر شیرهای توپی

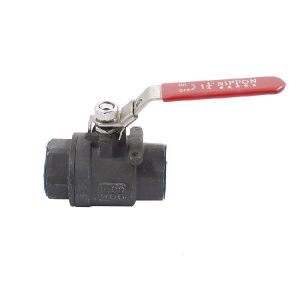

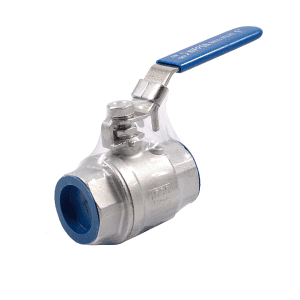

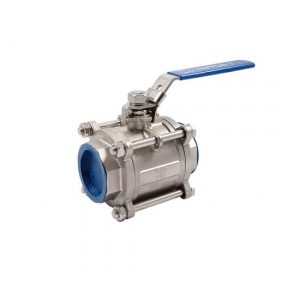

شیر توپی یک شیر حرکت چرخشی یک چهارم چرخشی است که از یک دیسک توپی شکل برای توقف یا شروع جریان استفاده می کند. اگر دریچه باز شود، توپ به نقطه‌ای می‌چرخد که سوراخ عبوری از توپ در یک راستا با ورودی و خروجی بدنه سوپاپ باشد. اگر دریچه بسته باشد، گوی چرخانده می شود تا سوراخ عمود بر دهانه های جریان بدنه شیر باشد و جریان قطع شود.
انواع شیرهای توپی
شیرهای توپی اساساً در سه نسخه موجود هستند. پورت کامل، پورت ونتوری و پورت کاهش یافته. شیر تمام پورت دارای قطر داخلی برابر با قطر داخلی لوله است. نسخه‌های Venturi و با پورت کاهش‌یافته معمولاً یک اندازه لوله کوچکتر از اندازه خط هستند.
شیرهای توپی در پیکربندی های مختلف بدنه تولید می شوند و رایج ترین آنها عبارتند از..
دریچه‌های توپی ورودی بالا، با برداشتن درپوش درپوش شیر، امکان دسترسی به قسمت‌های داخلی سوپاپ را برای نگهداری فراهم می‌کنند. نیازی به برداشتن شیر از سیستم لوله نیست.
شیرهای توپی بدنه تقسیم شده از دو قسمت تشکیل شده است که یک قسمت آن کوچکتر از قسمت دیگر است. توپ در قسمت بزرگتر بدن وارد می شود و قسمت کوچکتر بدن توسط یک اتصال پیچی مونتاژ می شود.
انتهای شیر به صورت جوش لب به لب، جوش سوکت، فلنج، رزوه و غیره موجود است.

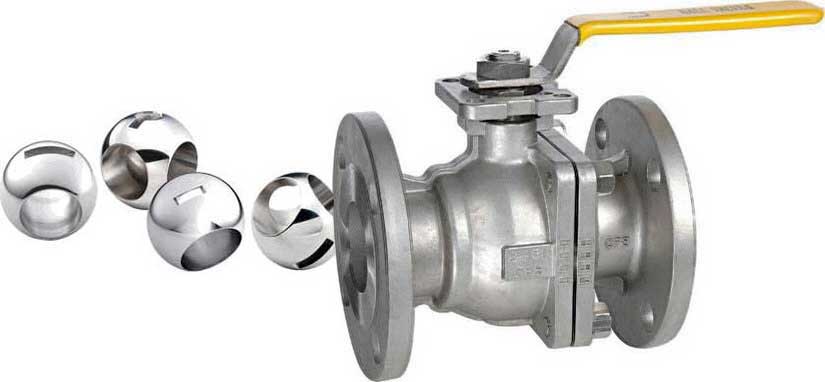

توپ ها معمولاً از چندین فلز ساخته می شوند، در حالی که صندلی ها از مواد نرمی مانند تفلون، نئوپرن و ترکیبی از این مواد هستند. استفاده از مواد صندلی نرم، توانایی آب بندی عالی را ایجاد می کند. عیب مواد صندلی نرم (مواد الاستومری) این است که در فرآیندهای با دمای بالا قابل استفاده نیستند.
به عنوان مثال، صندلی‌های پلیمری فلوئوردار را می‌توان برای دمای سرویس از 200- درجه (و بزرگتر) تا 230 درجه سانتی‌گراد و بالاتر استفاده کرد، در حالی که صندلی‌های گرافیتی را می‌توان برای دماهای بین 0 تا 500 درجه سانتی‌گراد و بالاتر استفاده کرد.
طراحی ساقه
ساقه در یک شیر توپی به توپ متصل نیست. معمولاً قسمتی مستطیل شکل در قسمت توپ دارد و در شکافی که روی توپ بریده شده می‌شود. بزرگ شدن اجازه چرخش توپ را به هنگام باز یا بسته شدن دریچه می دهد.
کاپوت سوپاپ توپ
کاپوت یک شیر توپی به بدنه بسته می شود که مجموعه ساقه و توپ را در جای خود نگه می دارد. تنظیم کلاهک اجازه فشرده سازی بسته بندی را می دهد که مهر و موم ساقه را تامین می کند. مواد بسته‌بندی برای ساقه‌های سوپاپ توپ معمولاً به جای بسته‌بندی تفلون یا تفلون پر شده یا حلقه‌های O است.
- کاربردهای هوا، گاز و مایع
- کاربردهای تخلیه و منافذ در خدمات مایع، گاز و سایر سیالات
- کاربردهای سرویس بخار
مزایا و معایب شیرهای توپی
مزایای:
- عملیات روشن و خاموش کردن سریع سه ماهه
- آب بندی محکم با گشتاور کم
- اندازه کوچکتر از سایر شیرها
معایب:
- دریچه های توپی معمولی خواص دریچه گاز ضعیفی دارند
- ذرات معلق می توانند ته نشین شده و در حفره های بدن گیر کنند و باعث سایش، نشت یا خرابی دریچه شوند.
