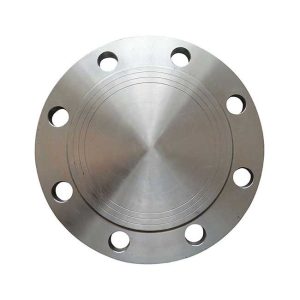

فلنج کور Blind Flange
فلنج کور Blind Flange یک صفحه گرد بسته که در پایان میسر لوله کشی و مسیرهای دارای فشار به کار می‌رود. این نوع فلنج و همچنین پیچ‌های آن عموماً فشار بیشتری نسبت به دیگر فلنج‌ها تحمل می‌کند که ماکزیمم این فشار در مرکز آن قرار دارد. با توجه به کلاس فلنج می‌تواند فشار متناسب را تحمل کند.

از فلنج کور در مواقعی استفاده می شود که نیاز است خط بسته شود تا تعمیر و نگهداری یا تعویض انجام شود یا اینکه جلوی مسیر بسته شود تا سیال در درون مخزن یا خط حبس شود. از فلنج کور معمولا در خطوط لوله، مخازن اتمسفریک و مخازن تحت فشار، بویلرها یا هر جایی که نیاز است مسیر سیال مسدود گردد استفاده می شود. همچنین برای آزمون های غیر مخرب از فلنج کور استفاده می شود تا خط یا مخزن مورد آزمون قرار گیرد.فلنج کور Blind Flange

فلنج کور در واقع صفحه ای است که بر خلاق سایر فلنج ها مسیری برای عبور سیال ندارد و فقط جایگاه پیچ های چهارتایی، شش تایی یا هشت تایی در آن تعبیه شده است تا در جایگاه مورد نظر نصب شود و جلوی عبور سیال را بگیرد. در واقع کارکرد فلنج کور مثل درپوش در اتصالات یا پلاگ مسدود کننده است و دقیقا مثل درپوش قابلیت باز و بسته شدن را نیز دارد. ولی برتری آن نسبت به پلاگ مسدودکننده این است که پلاگ مسدودکننده به انتهای خط جوش می خورد و امکان باز کردن یا تعویض آن وجود ندارد. در حالی که در فلنج کور کافی است پیچ های آن را باز کنید و در ادامه خط از لوله یا سایر تجهیزات استفاده نمایید.

از لحاظ سطح فلنج کور که برای آب بندی آن خیلی مهم است، این نوع فلنج را می توان در انواع مختلف مشاهده کرد. مانند فلنج کور با سطح صاف، فلنج کور با سطح برآمده، فلنج کور با سطح نری و مادگی، فلنج کور با سطح شیاردار، فلنج کور رینگ جوینت و … . از لحاظ مواد سازنده نیز فلنج کور تنوع زیادی دارد. فلنج کور را می توان با موادی از قبیل فولاد کم کربن و پرکربن، فولاد زنگ نزن (استنلس استیل)، انواع آلیاژها، مس، آلومنیوم، تیتانیوم، پلاستیک و مواد الاستومری و پلیمرهای مختلف که قابلیت ضد خوردگی یا تحمل فشار و حرارت بالا دارند تولید یا خریداری کرد.

از لحاظ روش ساخت، فلنج کور به روش های متعددی تولید می شود که فوررجینگ، کستینگ (قالب ریزی)، برش صفحه و روش کست – فورج از معروف ترین این روش ها هستند.

در مواقعی که سیال نفت یا مشتقات نفتی باشد، نباید از فلنج کور گالوانیزه استفاده کرد. ولی برای سایر سیال ها می توان از این نوع فلنج کور بهره برد.

استانداردهای، فلنج کور Blind Flange:

  • ASME/ANSI B16.5 Class 150 BL
  • ASME/ANSI B16.5 Class 300 BL
  • ASME/ANSI B16.5 Class 600 BL
  • ASME/ANSI B16.5 Class 900 BL
  • ASME/ANSI B16.5 Class 1500 BL
  • ASME/ANSI B16.5 Class 2500 BL
  • ASME B16.47 Series A/MSS SP-44 Class 150 BL
  • ASME B16.47 Series A/MSS SP-44 Class 300 BL
  • ASME B16.47 Series A/MSS SP-44 Class 600 BL
  • ASME B16.47 Series A/MSS SP-44 Class 900 BL
  • ASME B16.47 Series B/API 605 Class 75 BL
  • ASME B16.47 Series B/API 605 Class 150 BL
  • ASME B16.47 Series B/API 605 Class 300 BL
  • ASME B16.47 Series B/API 605 Class 600 BL
  • ASME B16.47 Series B/API 605 Class 900 BL
  • DIN 2527 PN10
  • DIN 2527 PN16

متریال فلنج کور Blind Flange:

Cabon steel: A105, A350 LF2
Stainless steel: A182 F304/F304L/F316/F316L/F321
Alloy steel: F11, F12

برندهای فلنج کور Blind Flange قابل تامین:

  • فلنج بنکن Benkan
  • فلنج فراری Ferrari
  • فلنج ملسی Mellesi
  • فلنج فد FAD
  • فلنج کا ان اس KNS
  • فلنج گالبرتی Gallberti
