فلنج گلودار
روش های گوناگونی جهت اتصال لوله و اقلام آن به همدیگر و یا به تجهیزات وجود دارد، مانند جوشکاری و … که یکی از این موارد اتصالات فلنجی میباشد (در مقاله ای دیگر کلیه روشهای اتصال به صورت خلاصه توضیح داده خواهد شد
مزایای روش اتصال به صورت فلنجی
مهمترین دلیل استفاده از این روش، قابلیت جداسازی آن میباشد (Removable) به این معنی که شما در صورتی که دو عدد لوله را مستقیما به یکدیگر جوش دهید، در صورتی که بخواهید آنها را جدا کنید بایستی برشکاری انجام شده و دوباره جوش دهید اما در صورتی که از فلنج ها استفاده کنید، میتوانید با باز و بسته کردن پیچ و مهره ها این کار را انجام دهید.
در این روش به هر دو لوله یک فلنج جوش داده میشود و این دو فلنج از قسمت Flange Face روبروی یکدیگر قرار گرفته و توسط پیچ و مهره ها (Bolts & Nuts) به یکدیگر فشرده و سفت میشوند. جهت جلوگیری از نشتی (Leakage) بین آنها از واشر آب بندی (Gasket) استفاده میشود.
این روش اتصال در موقعیت های مختلف استفاده میشود که برخی از آنها به شرح زیر میباشند:
- اتصال لوله به تجهیزات (مانند مخازن تحت فشار، پمپ ها ، کمپرسورها و ….
- تغییر متریال در لوله
- اتصال به شیرها (Valves) و دیگر اقلامی که در مسیر لوله قرار داشته و نیاز به تعمیرات احتمالی وجود دارد
- اتصال به تجهیزات ابزار دقیق (Instrument devices) که نیاز به تعمیرات احتمالی و یا کالیبراسیون دارند
- کلیه موارد دیگری که نیاز به جداسازی وجود دارد
لازم به ذکر است هزینه این نونع اتصال بسیار بیشتر از جوشکاری بوده اما به دلیل مزیت های اشاره شده بسیار مورد استفاده قرار میگیرد
فلنج ها بسته به نوع جنس متناسب با فشاری که تحمل می کنند به کلاسهای مختلف به شرح زیر تقسیم می گردند:
۱- رده بندی فشار مطابق استاندارد ANSI B16.34
مطابق این استاندارد فلنجهای فولادی وآلیاژهای آن به کلاسهای ۱۵۰-۳۰۰-۴۰۰-۶۰۰-۹۰۰-۱۵۰۰-۲۵۰۰-تقسیم بندی می شوندکه این اعداد ماکزیمم فشار بر حسب PSIبوده که فلنجها در حداکثر دمای مجاز می توانند تحمل کنند ومعمولا فشار کارکرد حدود ۲٫۴ برابر اعداد فوق می باشد. (رابطه فشار با دما برای جنسهای مختلف در استاندارد فوق مشخص گردیده است)
۲- رده بندی فشار مطابق استاندارد ISO
در این استاندارد فشار تحمل فلنجهای فولادی وآلیاژهای آن با PN نشان داده شده که این نشان دهنده فشار اسمی بر حسب BAR می باشد .
۳- رده بندی فشار براساس استاندارد API (6A-6B-6BX)
این نوع فلنجها دارای تحمل فشار بیشتری نسبت به فلنجهای گروهANSI بوده وبه کلاسهای ۵۰۰۰-۳۰۰۰-۲۰۰۰-۱۵۰۰۰-۱۰۰۰۰ رده بندی می گردند.

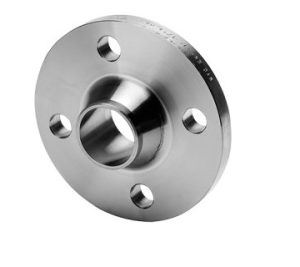

فلنج گلودار جوشی(Welding Neck Flange)
این نوع فلنج با داشتن گردن مخروطی که نهایتا در انتهای مسیرفلنج، شعاع آن با قطر لوله برابر می شود، مشخص است که در انتها به لوله جوش و متصل می گردد که این شکل ظاهری دلیل اصلی افزایش تحمل فلنج می باشد. کاربرد این فلنج در فشارهای بالا و دماهای زیر صفر است که علاوه بر این کاربرد برای زمانی که بارهای ارتعاشی و نوسانی دارد نیز مناسب است. فلنج های گلو دار جوشی از ناف مخروطی شکل شان بسادگی قابل تشخیص میباشند. که این ناف های مخروطی با شیب ملایمی به دیواره لوله یا اتصالات مربوطه جوش میگردند.
